3. Установка мотора на судно

3. Установка мотора на судно

В связи с тем, что у судна может быть различная высота транца, необходимо подогнать транец по высоте таким образом, чтобы анти-кавитационная плита мотора была ниже днища судна на 40—80 мм (см. рис. 1). Транец судна должен быть прочным, толщина 35—55 мм. При установке мотора на судно необходимо поставить его на транец кронштейнами подвески на всю глубину пазов и надежно завернуть винты (22) (см. рис. 7) усилием руки. В процессе эксплуатации следует периодически проверять затяжку винтов. Для надежности крепления и предупреждения отворачивания винтов на ручках установочных винтов (23) (см. рис. 7) имеются отверстия, через которые необходимо скрепить ручки замком, веревкой или проволокой. Мотор должен быть установлен посередине транца судна, иначе при движении судна все время будет чувствоваться уход судна в сторону. Это будет ощущаться и на румпеле в виде постоянного давления на руку в определенном направлении. В этом случае мотор необходимо сместить в соответствующую сторону. Лучше всего мотор устанавливать вдвоем.

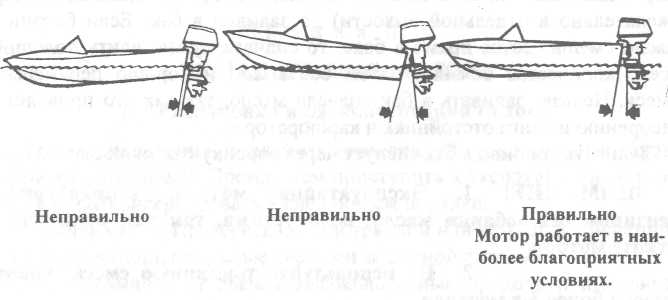

Мотор считается установленным на судно правильно, если во время движения с полностью открытой дроссельной заслонкой судно не зарывается носом и не поднимает его, а ось вала гребного винта параллельна зеркалу воды.

Угол наклона мотора регулируется перестановкой штыря в соответствующие отверстия на правой и левой опорах подвески. Для правильной установки угла наклона рекомендуется к нижней поверхности антикавитационной плиты приложить линейку или ровную рейку длиной 1—1,5 м и замерить зазоры между рейкой и днищем непосредственно у транца и в одном метре тэт транца. Мотор следует установить таким образом, чтобы зазор между рейкой и днищем у транца был на 9—15 мм меньше, чем в одном метре от транца (для компенсации упругих деформаций амортизаторов мотора и транца лодки). Необходимо мотор к судну закрепить страховочным тросом.
