Дорогие друзья!

Предлагаем Вашему вниманию инструкцию по установке электростартера на лодочные моторы Нептун 23 и Нептун 25.
Для установки данного комплекта не требуется вносить изменений в конструкцию мотора "Нептун".
Вы также можете ознакомиться с инструкцией по эксплуатации данного стартера.

Moto-Market.Ru

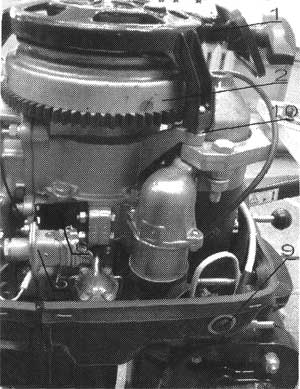

Установка электростартера на лодочный мотор Нептун. Фотография 1
Установка электростартера на лодочный мотор Нептун. Фотография 2
Установка электростартера на лодочный мотор Нептун. Фотография 3

Инструкция по установке электростартера на лодочные моторы «Нептун»

1. Снять ручной стартер (поз. 1)
2. Снять стандартный маховик и установить маховик с венцом (поз.2)
3. Снять кронштейн крепления капота (поз.3), согнуть под углом 90°
4.

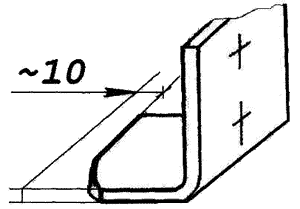

Кронштейн крепления капота. Установка электростартера на лодочный мотор Нептун

5. Отвернуть гайку крепления тросика подсоса (поз.4), снять фиксатор, вытянуть тросик подсоса наружу.
6. Перенести штатный разъем (поз.5), при помощи входящего в комплект поставки кронштейна (поз.6), согласно фотографии на новое место.
7. Установить стартер (поз.7) закрепленный на кронштейне (поз.8) на место установки (смотри фотографии). При помощи болта Мб прикрепить кронштейн со стартером к лапкам блока двигателя. Вытянуть вручную «бендикс» стартера и отрегулировать зацепление с венцом маховика. (Зазор в сцеплении д.б. 1,5 - 2,0 мм).

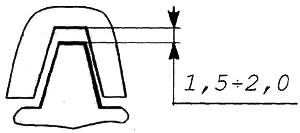

Зацепление с венцом маховика. Установка электростартера на лодочный мотор Нептун

8. Отметить второе место крепления кронштейна (поз.8) под второй лапкой блока. Снять стартер с кронштейном с блока двигателя. В отмеченной точке на кронштейне просверлить отверстие и нарезать резьбу Мб. Подсоединить к стартеру все необходимые провода в том числе до АКБ и резиновый защитный кожух.

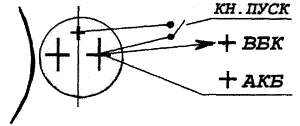

Электросхема. Установка электростартера на лодочный мотор Нептун

9. Просверлить отверстие 20 мм под кнопку «Пуск» (поз.9). Просверлить отверстие для выводов проводов до АКБ и для защитного резинового кожуха.
10. Установить на место крепления электростартер с кронштейном, установить ручной стартер и закрепить всю конструкцию с помощью штатных винтов Мб.
11. Установить на место тросик подсоса.
12. Закрепить кнопку «Пуск» на поддоне.
13. Протянуть провод зарядки от стартера к блоку ВБК и закрепить его (поз. 10).
14. Закрепить скобой (поз. 11) трос управления карбюратором.
15. Вывести провода к АКБ за поддон двигателя. Провод «-» закрепить на массе двигателя.
16. Испытать работу электростартера. Остановку двигателя производить штатной кнопкой.
17. Доработать (подогнать) кронштейн центральный капота, так чтобы он не упирался в электростартер.

Кронштейн центральный капота. Установка электростартера на лодочный мотор Нептун

18. Надеть капот и проверить работу электростартера и ручного стартера.

ВНИМАНИЕ! ВЕСЬ КРЕПЕЖ И ПРОВОДА ДОЛЖНЫ БЫТЬ НАДЕЖНО ЗАКРЕПЛЕНЫ И ЗАИЗОЛИРОВАНЫ.
